Máy lạnh 3 pha là thiết bị làm mát không khí công suất lớn, thường được sử dụng trong các nhà máy, xưởng sản xuất, tòa nhà văn phòng hoặc những nơi có nhu cầu làm mát diện tích rộng. Việc đấu dây máy lạnh 3 pha đòi hỏi kỹ thuật cao và sự cẩn trọng để đảm bảo an toàn và hiệu quả hoạt động của thiết bị. Bài viết này sẽ cung cấp cho bạn thông tin chi tiết về sơ đồ đấu dây máy lạnh 3 pha, các bước thực hiện và những lưu ý quan trọng.
PHỤ LỤC
1. Cách Đấu Dây Máy Lạnh 3 Pha Đúng Kỹ Thuật
1.1. Tại sao cần sơ đồ đấu dây chính xác?
Việc sử dụng sơ đồ đấu dây máy lạnh 3 pha chính xác giúp đảm bảo an toàn, ổn định và hiệu suất tối ưu cho hệ thống. Nếu đấu sai dây, hệ thống có thể gặp sự cố như chập điện, quá tải hoặc hư hỏng máy nén 3 pha.
Một hệ thống điện 3 pha thường được áp dụng trong tòa nhà thương mại, nhà máy sản xuất, trung tâm dữ liệuvà các công trình có hệ thống HVAC lớn. Khi lắp đặt, các kỹ sư điện lạnh cần đảm bảo rằng L (Line), N (Neutral), T1, T2, T3 (Ba pha điện), PE (Protective Earth) được kết nối đúng theo tiêu chuẩn kỹ thuật.
1.2. Các tiêu chuẩn an toàn khi đấu dây máy lạnh 3 pha
Việc đấu dây máy lạnh 3 pha cần tuân theo các tiêu chuẩn an toàn điện để đảm bảo hệ thống hoạt động ổn định, kéo dài tuổi thọ thiết bị và tránh nguy cơ chập cháy. Dưới đây là các tiêu chuẩn quan trọng khi lắp đặt sơ đồ đấu dây máy lạnh 3 pha.
1. Tuân Thủ Quy Định Về An Toàn Điện
Trước khi đấu dây, cần kiểm tra các yêu cầu kỹ thuật và tiêu chuẩn an toàn điện trong nước và quốc tế như:
- TCVN 7447-5-52:2010 – Tiêu chuẩn về hệ thống dây dẫn điện trong công trình
- IEC 60364 – Quy định về an toàn lắp đặt điện dân dụng và công nghiệp
- NEC (National Electrical Code) – Tiêu chuẩn hệ thống điện tại Mỹ
- Tiêu chuẩn đấu dây HVAC – Quy định riêng đối với hệ thống máy lạnh công nghiệp
2. Kiểm Tra Nguồn Điện Trước Khi Đấu Dây
Nguồn điện phải ổn định và đạt chuẩn điện áp 380V. Dùng bút thử điện hoặc đồng hồ vạn năng để kiểm tra trước khi kết nối hệ thống. Các bước thực hiện:
Bước 1: Kiểm tra MCB (Miniature Circuit Breaker) để đảm bảo nó có thể ngắt khi có sự cố.
Bước 2: Xác định đúng dây pha (T1, T2, T3), dây trung tính (N) và dây tiếp địa (PE).
Bước 3: Kiểm tra cách điện của dây dẫn, tránh rò rỉ hoặc chạm chập.
Bước 4: Đảm bảo aptomat 3 pha có khả năng chịu tải cao phù hợp với công suất máy lạnh.
3. Sử Dụng Dây Điện Đạt Tiêu Chuẩn
- Lựa chọn dây điện công nghiệp có khả năng chịu tải cao, phù hợp với công suất của máy nén 3 pha. Một số tiêu chí quan trọng:
- Dây pha: Được bọc cách điện chịu nhiệt, tiết diện từ 2.5mm² – 6mm² tùy theo công suất.
- Dây trung tính (N): Phải có tiết diện bằng dây pha để đảm bảo cân bằng điện áp.
- Dây tiếp địa (PE): Tiết diện từ 4mm² trở lên, nối chắc chắn vào hệ thống tiếp địa của công trình.
- Loại dây: Chọn loại cáp đồng thay vì cáp nhôm để đảm bảo độ bền cao và dẫn điện tốt hơn.
| Công suất máy lạnh | Tiết diện dây điện (mm²) | MCB đề xuất |
| 2 HP – 3 HP | 2.5 mm² | 16A – 20A |
| 4 HP – 5 HP | 4 mm² | 25A – 32A |
| 6 HP – 10 HP | 6 mm² | 40A – 50A |
4. Đấu Nối Chắc Chắn, Tránh Mối Nối Hở
Các mối nối điện phải chặt chẽ, không bị lỏng lẻo để tránh chập cháy. Cách đấu nối chuẩn:
- Dùng kìm bấm cốt để bấm chặt đầu dây trước khi lắp vào contactor 3 pha.
- Khi đấu vào aptomat 3 pha, siết chặt vít để dây không bị tuột ra khi hoạt động.
- Bọc cách điện các mối nối bằng băng keo cách điện chuyên dụng.
- Nếu sử dụng biến tần, cần kiểm tra đầu ra T1, T2, T3 để đảm bảo đúng thứ tự pha.
5. Kiểm Tra Tiếp Địa Để Bảo Vệ An Toàn
Hệ thống tiếp địa giúp bảo vệ thiết bị và con người khỏi nguy cơ rò rỉ điện. Tiêu chuẩn tiếp địa:
- Điện trở tiếp đất phải dưới 5Ω.
- Dây tiếp địa nối với khung máy lạnh, tủ điện, cầu dao tổng.
- Nếu công trình lớn như tòa nhà thương mại, trung tâm dữ liệu, nhà máy sản xuất, cần hệ thống tiếp địa độc lập.
6. Kiểm Tra Hoạt Động Sau Khi Đấu Dây
Sau khi hoàn thành đấu nối, cần kiểm tra kỹ trước khi vận hành:
- Bật nguồn và đo lại điện áp tại các điểm đấu dây.
- Chạy thử máy lạnh và kiểm tra thứ tự pha bằng bút thử pha.
- Quan sát dàn nóng máy lạnh, quạt gió, máy nén 3 pha để đảm bảo hoạt động ổn định.
- Nếu thấy lỗi, kiểm tra relay bảo vệ, contactor 3 pha hoặc hệ thống điều khiển.
1.3. Dụng cụ và thiết bị cần chuẩn bị
| Dụng cụ cần chuẩn bị | Danh sách dụng cụ |
| 1. Dụng cụ đo điện và kiểm tra hệ thống | Để đảm bảo sơ đồ đấu dây máy lạnh Inverter chính xác, kỹ thuật viên cần các dụng cụ đo điện:Ampe kìm: Đo dòng điện chạy qua các pha T1, T2, T3.Đồng hồ vạn năng: Kiểm tra điện áp 380V, điện trở, khả năng tiếp địa.Bút thử điện: Xác định dây L (Line), N (Neutral), PE (Protective Earth). |
| 2. Thiết bị bảo vệ hệ thống tải | Bảo vệ quá tải và đảm bảo hệ thống hoạt động ổn định là ưu tiên hàng đầu. Cần sử dụng các thiết bị sau: MCB (Miniature Circuit Breaker): Bảo vệ chống quá tải, ngắn mạch.Aptomat 3 pha: Ngắt điện khi có sự cố.Relay bảo vệ: Giúp kiểm soát điện áp, tránh hư hỏng máy nén 3 pha.Biến tần: Hỗ trợ điều chỉnh công suất máy lạnh công nghiệp.Công tắc tơ: Đóng/ngắt mạch tự động, đảm bảo an toàn. |
| 3. Dụng cụ đấu dây và lắp đặt | Để thực hiện đúng hướng dẫn chi tiết cách đấu dây máy lạnh 3 pha, cần có:Kìm cắt dây: Dùng để cắt dây pha, dây trung tính, dây tiếp địa.Tua vít cách điện: Vặn chặt các điểm nối trên sơ đồ mạch điện.Băng keo điện: Cố định và cách điện các mối nối.Dây điện chịu tải cao: Đáp ứng công suất máy lạnh Daikin 3 pha, máy lạnh Mitsubishi 3 pha, máy lạnh Panasonic 3 pha. |
| 4. Thiết bị kiểm tra và bảo trì | Sau khi đấu dây, cần kiểm tra lại hệ thống bằng các công cụ:Đồng hồ đo cách điện: Đánh giá khả năng cách điện của dây dẫn.Cảm biến nhiệt độ: Giúp giám sát hệ thống làm lạnh.Bộ điều khiển trung tâm: Quản lý hoạt động của máy lạnh 3 pha Inverter. |
2. Sơ Đồ Đấu Dây Máy Lạnh 3 Pha Chi Tiết
2.1. Giải thích các ký hiệu trong sơ đồ đấu dây
| Các loại ký hiệu | Ký hiệu | Tên gọi | Chức năng |
| 1. Ký hiệu dây điện | L (Line) | Dây pha | Cung cấp điện cho hệ thống |
| N (Neutral) | Dây trung tính | Hoàn thành mạch điện | |
| PE (Protective Earth) | Dây tiếp địa | Bảo vệ chống rò rỉ điện | |
| T1, T2, T3 | Ba pha điện | Cung cấp nguồn điện xoay chiều 3 pha | |
| 2. Ký hiệu thiết bị bảo vệ điện | MCB | Miniature Circuit Breaker | Bảo vệ ngắn mạch, quá tải |
| Aptomat 3 pha | Bộ ngắt mạch 3 pha | Ngắt điện khi có sự cố | |
| Relay bảo vệ | Bộ rơ-le | Giám sát điện áp, bảo vệ quá dòng | |
| Contactor 3 pha | Công tắc tơ | Đóng/ngắt nguồn điện tự động | |
| 3. Ký hiệu linh kiện máy lạnh 3 pha | Máy nén 3 pha | Máy nén khí | Tạo khí lạnh trong hệ thống HVAC |
| Dàn nóng máy lạnh | Thiết bị trao đổi nhiệt | Giải nhiệt từ máy lạnh | |
| Dàn lạnh máy lạnh | Dàn bay hơi | Cung cấp khí lạnh cho không gian | |
| Biến tần | Inverter | Điều chỉnh công suất máy lạnh 3 pha | |
| Cảm biến nhiệt độ | Sensor | Kiểm soát nhiệt độ hệ thống | |
| 4. Ký hiệu hệ thống điều khiển và bảo vệ | Bộ điều khiển trung tâm | Controller | Quản lý hoạt động của hệ thống |
| Công tắc tơ | Contactor | Điều khiển đóng/ngắt mạch điện | |
| Bộ ngắt mạch | Breaker | Cắt điện khi có sự cố quá tải |
2.2. Hướng dẫn từng bước đấu dây máy lạnh 3 pha
Bước 1: Kiểm Tra Thông Số Kỹ Thuật
- Kiểm tra điện áp 380V, sơ đồ mạch điện của thiết bị.
- Xác định T1, T2, T3 (ba pha điện), N (neutral), PE (tiếp địa).
- Kiểm tra công suất máy lạnh Daikin 3 pha, máy lạnh Mitsubishi 3 pha, máy lạnh Panasonic 3 pha.
Bước 2: Kết Nối Dây Điện
- Đấu dây pha (T1, T2, T3) vào nguồn 3 pha theo đúng màu dây tiêu chuẩn.
- Nối dây trung tính (N) vào thanh trung tính trong tủ điện.
- Kết nối dây PE (Protective Earth) vào tiếp địa để bảo vệ rò rỉ điện.
Bước 3: Lắp Đặt Thiết Bị Bảo Vệ
- Cài đặt MCB (Miniature Circuit Breaker) để kiểm soát dòng điện.
- Đấu contactor 3 pha để tự động đóng/ngắt điện khi vận hành.
- Lắp relay bảo vệ để giám sát quá tải, mất pha, mất cân bằng điện áp.
Bước 4: Kiểm Tra Và Chạy Thử
- Dùng đồng hồ vạn năng đo kiểm tra mạch điện trước khi cấp nguồn.
- Bật công tắc, kiểm tra quạt gió, cảm biến nhiệt độ, bộ điều khiển trung tâm.
- Quan sát hoạt động của dàn nóng máy lạnh, dàn lạnh máy lạnh.

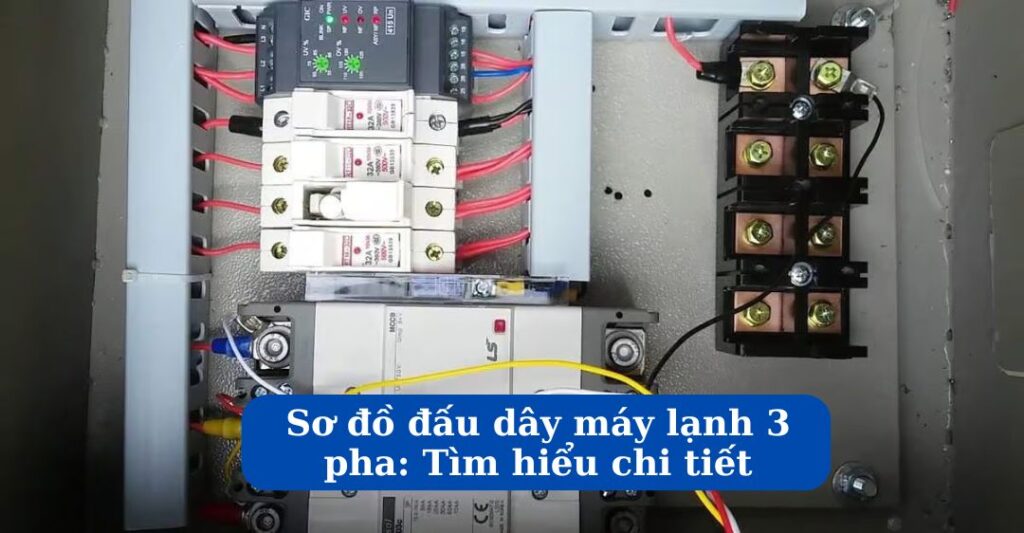

2.3. Hình ảnh minh họa sơ đồ đấu dây máy lạnh 3 pha
Sơ đồ đấu dây máy lạnh 3 pha giúp người thực hiện hiểu rõ cách kết nối các dây T1, T2, T3 (ba pha điện), N (neutral), PE (tiếp địa) vào hệ thống điện. Hình ảnh minh họa giúp giảm thiểu sai sót khi đấu dây, tránh các lỗi như đấu sai pha, không nối đất hoặc thiếu thiết bị bảo vệ điện.
Khi lắp đặt máy lạnh công nghiệp trong hệ thống HVAC, hình ảnh sơ đồ đấu dây máy lạnh 3 pha sẽ giúp xác định chính xác cách kết nối MCB (Miniature Circuit Breaker), aptomat 3 pha, contactor 3 pha, relay bảo vệ vào hệ thống.
3. Lỗi Thường Gặp Khi Đấu Dây Máy Lạnh 3 Pha Và Cách Khắc Phục
3.1. Sai dây pha và hậu quả
Sai dây pha là một trong những lỗi phổ biến khi lắp đặt sơ đồ đấu dây máy lạnh 3 pha. Nguyên nhân thường gặp bao gồm:
- Đấu nhầm thứ tự pha (T1, T2, T3): Khi kết nối L (Line) sai vị trí, máy nén 3 pha có thể quay ngược chiều.
- Không kiểm tra điện áp 380V trước khi đấu dây: Dẫn đến đấu nhầm dây N (Neutral) và PE (Protective Earth).
- Dây pha không đồng nhất giữa dàn nóng và dàn lạnh: Gây mất pha hoặc chập cháy.
- Lắp đặt thiếu thiết bị bảo vệ điện: Không có MCB (Miniature Circuit Breaker), aptomat 3 pha, contactor 3 pha, hệ thống không tự ngắt khi có lỗi.
- Không tuân theo tiêu chuẩn đấu dây trong hệ thống HVAC: Ảnh hưởng đến tòa nhà thương mại, trung tâm dữ liệu, nhà máy sản xuất.
Sai dây pha có thể gây hư hỏng thiết bị và nguy hiểm cho hệ thống điện 3 pha.
Hậu quả:
| Máy nén 3 pha quay ngược chiều | Khi thứ tự T1, T2, T3 bị đảo lộn, máy nén 3 pha có thể:Không khởi động do relay bảo vệ phát hiện lỗi.Hoạt động sai hướng, làm giảm hiệu suất máy lạnh công nghiệp.Gây tiếng ồn bất thường hoặc rung lắc mạnh. |
| Mất pha hoặc lệch pha | Nếu một trong ba dây pha (L1, L2, L3) bị đứt hoặc kết nối sai:Máy lạnh 3 pha Inverter không hoạt động hoặc báo lỗi.Dàn nóng máy lạnh, dàn lạnh máy lạnh bị quá tải, dễ hỏng hóc.Tiêu chuẩn an toàn khi đấu dây máy lạnh 3 pha không được đảm bảo. |
| Hỏng thiết bị do quá tải hoặc chập điện | Khi MCB, aptomat 3 pha, bộ ngắt mạch không hoạt động đúng cách:Máy lạnh Daikin 3 pha, Mitsubishi 3 pha, Panasonic 3 pha, LG 3 pha, Toshiba 3 pha có thể bị cháy linh kiện.Cảm biến nhiệt độ, quạt gió không làm việc, dẫn đến hệ thống điều hòa trung tâm mất ổn định. |
| Nguy cơ chập cháy do không đấu tiếp địa (pe – protective earth) | Nếu dây PE không được đấu nối đúng:Hệ thống không có khả năng xả điện rò rỉ, dễ gây giật điện.An toàn điện trong hệ thống HVAC không được đảm bảo. |
Cách khắc phục:
- Dùng bút thử điện và đồng hồ đo điện để kiểm tra đúng thứ tự T1, T2, T3.
- Xác nhận điện áp 380V trước khi kết nối dây L (Line), N (Neutral), PE (Protective Earth).
- Kiểm tra sơ đồ mạch điện trước khi đấu dây để tránh nhầm lẫn.
- Sử dụng aptomat 3 pha, contactor 3 pha, relay bảo vệ để bảo vệ hệ thống.
- Đấu dây tiếp địa đúng tiêu chuẩn để đảm bảo an toàn điện.
3.2. Đấu dây không đúng chuẩn tiếp địa
Tiếp địa (PE – Protective Earth) giúp bảo vệ an toàn điện trong hệ thống HVAC, hệ thống điện công nghiệp, tòa nhà thương mại, trung tâm dữ liệu, nhà máy sản xuất. Khi sơ đồ đấu dây máy lạnh 3 pha không có dây tiếp địa, nguy cơ rò điện, giật điện và hỏng hóc thiết bị sẽ tăng cao.
Việc đấu dây tiếp địa đúng chuẩn giúp:
- Xả dòng điện rò xuống đất, giảm nguy cơ giật điện.
- Bảo vệ quá tải cho thiết bị, kéo dài tuổi thọ.
- Ổn định hệ thống điện, tránh nhiễu điện.
- Đáp ứng tiêu chuẩn an toàn điện, tránh vi phạm quy định lắp đặt.
Cách khắc phục:
Bước 1: Chọn Vị Trí Tiếp Địa
Đóng cọc tiếp địa bằng đồng hoặc sắt mạ kẽm, dài từ 1.5m – 2.5m.
Khoảng cách giữa các cọc tiếp địa tối thiểu 1m để đảm bảo hiệu suất.
Đo điện trở đất và đảm bảo nhỏ hơn 4Ω.
Bước 2: Kết Nối Dây Tiếp Địa
Dùng dây đồng 6mm² – 10mm² để nối từ thiết bị bảo vệ điện đến cọc tiếp địa.
Đấu dây PE (Protective Earth) từ máy lạnh công nghiệp vào hệ thống tiếp địa chung.
Sử dụng đồng hồ đo điện trở để kiểm tra lại trước khi vận hành.
Bước 3: Kiểm Tra Và Bảo Trì Định Kỳ
Định kỳ kiểm tra tiếp địa mỗi 6 tháng để đảm bảo hoạt động tốt.
Kiểm tra aptomat 3 pha, relay bảo vệ, biến tần để tránh lỗi do tiếp địa kém.
Làm sạch cọc tiếp địa để duy trì khả năng chịu tải cao, độ bền cao.
4. So Sánh Sơ Đồ Đấu Dây Máy Lạnh 3 Pha Và 1 Pha
4.1. Điểm khác biệt giữa hệ thống điện 1 pha và 3 pha
- Cấu Trúc Hệ Thống Dây Dẫn
Điện 1 pha chỉ có một dây nóng L (Line) và một dây trung tính N (Neutral). Khi hoạt động, dòng điện dao động theo hình sin đơn lẻ.
Điện 3 pha gồm T1, T2, T3 (Ba pha điện) và một dây trung tính N. Các pha hoạt động luân phiên, giúp cung cấp điện liên tục và ổn định hơn.
Lưu ý khi đấu dây:
- Sơ đồ đấu dây máy lạnh 1 pha đơn giản nhưng cần đúng thứ tự dây.
- Sơ đồ đấu dây máy lạnh 3 pha phức tạp hơn, cần kiểm tra thứ tự pha tránh sai dây pha gây lỗi.
- Điện Áp Và Ứng Dụng
Điện 1 pha dùng điện áp 220V, phù hợp với thiết bị công suất nhỏ như quạt, bóng đèn, tủ lạnh, điều hòa dân dụng.
Điện 3 pha sử dụng điện áp 380V, cần cho máy lạnh công nghiệp, máy nén 3 pha, biến tần, hệ thống HVAC, dàn nóng máy lạnh.
Lưu ý:
- Khi dùng điện 3 pha cho máy lạnh Inverter, cần kiểm tra biến tần để tránh lỗi sai dây pha.
- Hệ thống điện công nghiệp thường yêu cầu bộ điều khiển trung tâm, relay bảo vệ, aptomat 3 pha để đảm bảo an toàn.
- Hiệu Suất Và Khả Năng Chịu Tải
Điện 1 pha cấp điện gián đoạn giữa các chu kỳ, dễ gây sụt áp khi tải lớn.
Điện 3 pha truyền tải công suất lớn, ổn định, phù hợp với tòa nhà thương mại, nhà máy sản xuất, trung tâm dữ liệu.
Ưu điểm của điện 3 pha:
- Khả năng chịu tải cao, tránh quá tải, chập cháy, bảo vệ thiết bị điện.
- Tiết kiệm năng lượng, giảm tiêu hao điện năng hơn so với điện 1 pha.
4.2. Khi nào nên chọn máy lạnh 3 pha thay vì 1 pha?
1. Khi Cần Công Suất Lớn
Máy lạnh 1 pha có giới hạn công suất, tối đa khoảng 5 HP. Khi sử dụng trong không gian lớn, nhiều thiết bị hoạt động cùng lúc sẽ gây quá tải, làm aptomat nhảy liên tục.
Máy lạnh 3 pha cung cấp công suất lớn hơn, phù hợp với hệ thống điều hòa trung tâm, nhà xưởng, siêu thị, bệnh viện.
Lưu ý:
- Khi lắp đặt máy lạnh công nghiệp từ 5 HP trở lên, nên chọn máy lạnh Daikin 3 pha, Mitsubishi, Panasonic, LG, Toshiba để đảm bảo độ bền.
- Sơ đồ đấu dây máy lạnh 3 pha cần chính xác, kiểm tra thứ tự pha tránh lỗi sai dây pha.
2. Khi Lắp Đặt Sơ Đồ Đấu Dây Máy Lạnh 3 Pha Trong Môi Trường Công Nghiệp
Nhà máy sản xuất, xưởng cơ khí, trung tâm dữ liệu cần hệ thống điều hòa hoạt động ổn định 24/7.
Máy lạnh 3 pha giúp:
- Duy trì nhiệt độ ổn định, tránh ảnh hưởng đến sản xuất.
- Tiết kiệm năng lượng, giảm tổn thất điện hơn so với máy lạnh 1 pha.
- Hạn chế lỗi quá tải, bảo vệ thiết bị.
Lưu ý:
- Cách đấu điện điều hòa 3 pha cần đúng thứ tự T1, T2, T3, tránh ngược pha gây lỗi máy nén 3 pha.
- Kiểm tra relay bảo vệ, aptomat 3 pha, biến tần để tránh sự cố quá dòng, mất pha.
3. Khi Hệ Thống Điện Đáp Ứng Được Điện 3 Pha
Nếu công trình đã có điện 3 pha, sử dụng máy lạnh 3 pha sẽ tối ưu hơn.
Lợi ích khi sử dụng:
- Giảm tải cho hệ thống điện, tránh quá tải dây dẫn.
- Máy nén 3 pha hoạt động trơn tru hơn, ít xảy ra lỗi mất pha.
- Hệ thống HVAC, dàn nóng máy lạnh hoạt động hiệu quả hơn.
Lưu ý:
- Nếu hệ thống điện chưa có điện 3 pha, cần kiểm tra sơ đồ mạch điện, công suất tải, tiếp địa, aptomat trước khi lắp đặt.
- Hệ thống điện công nghiệp nên có bộ điều khiển trung tâm, thiết bị bảo vệ điện để tránh sự cố.
5. Tiêu Chuẩn Và Quy Định An Toàn Khi Đấu Dây Máy Lạnh 3 Pha
- Trước khi lắp đặt
Trước khi đấu nối máy lạnh 3 pha, cần kiểm tra:
- Nguồn điện có ổn định không? Điện áp 380V cần kiểm tra thứ tự pha T1, T2, T3 để tránh lỗi ngược pha.
- Dây dẫn có đúng tiêu chuẩn? Cần sử dụng dây có tiết diện phù hợp để chịu tải.
- Aptomat có công suất đủ lớn không? Dùng MCB hoặc Aptomat 3 pha để ngắt mạch khi quá tải.
- Tiếp địa có an toàn không? Cần kiểm tra PE (Protective Earth) để đảm bảo chống giật.
- Khi đấu dây và lắp đặt hệ thống
Khi đấu nối máy lạnh 3 pha, cần:
- Xác định đúng các dây pha T1, T2, T3, dây trung tính (N), dây tiếp địa (PE).
- Dùng aptomat 3 pha để ngắt mạch khi cần thiết.
- Sử dụng relay bảo vệ để chống mất pha, quá dòng.
- Kiểm tra sơ đồ đấu dây máy lạnh inverter để tránh sai sót.
Bảo vệ quá tải giúp tránh hỏng dàn nóng máy lạnh, dàn lạnh máy lạnh, bộ điều khiển trung tâm.
Giải pháp bảo vệ:
- Lắp MCB (Miniature Circuit Breaker) hoặc aptomat 3 pha để ngắt khi quá dòng.
- Sử dụng contactor 3 pha để giảm tải khi bật/tắt thiết bị công suất lớn.
- Dùng biến tần để kiểm soát dòng điện cấp vào hệ thống.
- Sau lắp đặt:
Các bước kiểm tra điện áp và pha đấu nối:
- Dùng đồng hồ đo điện kiểm tra điện áp 380V trước khi bật máy.
- Đo thứ tự pha (T1, T2, T3) để đảm bảo đúng thứ tự.
- Kiểm tra tiếp địa PE, đo điện trở để đảm bảo an toàn.
- Khởi động máy và kiểm tra hoạt động của dàn nóng, dàn lạnh.
Trước khi vận hành chính thức, cần kiểm tra cách điện và rò rỉ điện:
- Kiểm tra vỏ thiết bị có bị rò điện không.
- Dùng bút thử điện để kiểm tra các đầu dây.
- Đo dòng rò bằng đồng hồ đo chuyên dụng.
Hy vọng bài viết này đã cung cấp cho bạn những thông tin hữu ích về sơ đồ đấu dây máy lạnh 3 pha. Nếu bạn có bất kỳ câu hỏi nào, hãy liên hệ với trung tâm sửa chữa điện lạnh Limosa qua HOTLINE 0354 503 797 để được tư vấn và hỗ trợ.
